Поверка толщиномера ТМ-50МГ4 в Брянске
Толщиномеры покрытий магнитные ТМ-МГ4 (далее по тексту — толщиномеры) предназначены для измерений толщины защитных покрытий на трубах нефте- и газопроводов, а также для измерений толщины любых немагнитных покрытий на ферромагнитном основании. Поверка толщиномера ТМ-50МГ4 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка толщиномера ТМ-50МГ4
Толщиномер покрытий магнитный ТМ-20МГ4 предназначен для измерения толщины покрытий на ферромагнитных основаниях. Прибор применяется в различных областях промышленности и строительстве.
С помощью магнитного толщиномера покрытий ТМ-20МГ4 можно измерить толщину следующих видов покрытий:
- диэлектрических, таких как лакокрасочные, мастичные, пластиковые, анодооксидные и др.
- электропроводящие, такие как цинковые, медные, хромовые, оловянные и другие, кроме никелевых электролитических.
В основе работы толщиномера заложен импульсный индукционный метод получения первичной информации.
Принцип действия толщиномера основан на измерении сопротивления магнитного потока, проходящего через покрытие и основание.
Магнитный толщиномер МТ-20МГ4 внесен реестр СИ РБ № РБ 03 20 4470 10 срок действия реестра до 01.01.2015г.
Магнитный толщиномер поставляется с первичной поверкой Челябинского ЦСМа.
На территории РБ поверку таких толщиномеров производит РУП «БелГИМ».
Принцип действия толщиномера основан на измерении сопротивления магнитного потока проходящего через покрытие и основание и последующего преобразования его в электрический сигнал, амплитуда которого пропорциональна толщине покрытия.
В основу работы толщиномера положен импульсный индукционный метод получения первичной информации. Сигнал с индукционного преобразователя поступает на усилитель, фильтр и аналого-цифровой преобразователь. Операции по аналого-цифровому преобразованию, вычислению значения толщины и выводу результата измерений на дисплей осуществляется с помощью микроконтроллера.
Конструктивно толщиномер выполнен в виде переносного прибора представляющего собой электронный блок со встроенным, либо выносным индукционным преобразователем, который подключается к электронному блоку кабелем через разъемное соединение.
На лицевой панели электронного блока расположены клавиатура управления и дисплей для отображения результатов измерений.
В комплектацию толщиномера входят меры толщины и ферромагнитное основание, которые применяются при настройке и калибровке толщиномера.
Толщиномеры выпускаются в трех модификациях, которые отличаются пределами измерений, конструкцией индукционного преобразователя, габаритными размерами и массой.
Модификации толщиномера имеют обозначение:
ТМ-20МГ4; ТМ-50МГ4 и ТМИ-200МГ4
ТМ-20МГ4; ТМ-50МГ4 ТМИ-200МГ4

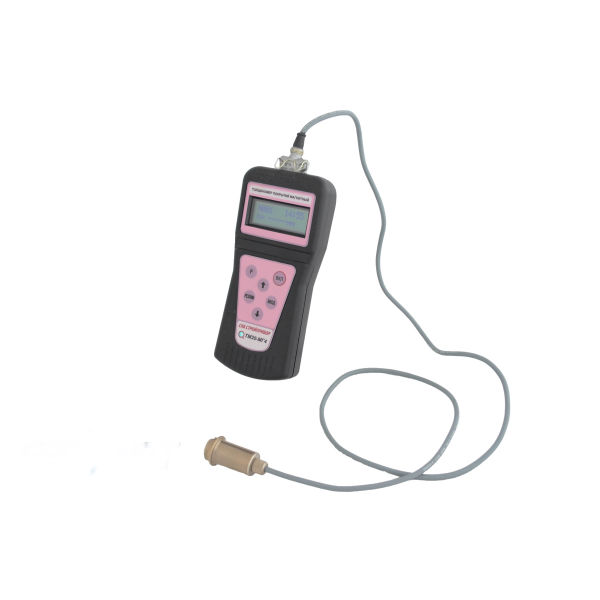

1 — индукционный преобразователь; 2 — электронный блок Рисунок 1 — Общий вид толщиномера
Поверка осуществляется в соответствии с документом КБСП. 427634.051 МП «Толщиномеры покрытий магнитные ТМ-МГ4. Методика поверки», утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в ноябре 2014 г.
Основные средства поверки:
- меры толщины покрытий МТ (рег. № 50316-12);
- меры длины концевые плоскопараллельные от 0,1 до 20 мм, разряд 4, класс точности 2;
- головка измерительная электронная 01ИПМЦ диапазон измерений ± 190 мкм, погрешность ± 0,3 мкм;
- индикатор часового типа ИЧ-02, класс точности 1.
