Поверка расходомера электромагнитного ЭМИС-МАГ 270 в Брянске
Назначение: для измерений объёмного расхода и объёма электропроводящих жидкостей в целях использования полученной информации для технологических целей и учётных операций.

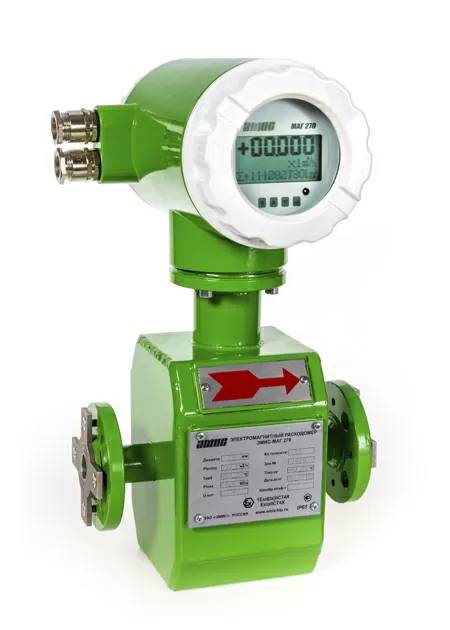

Поверка расходомера электромагнитного ЭМИС-МАГ 270
Принцип действия расходомеров основан на том, что при протекании проводящей жидкости (далее — жидкость) перпендикулярно магнитному полю в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока, а, следовательно, и расходу жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее — ППР) и электронного преобразователя сигналов (далее — ЭП). В ППР, монтируемом в трубопровод на фланцевом соединении, при помощи встроенных катушек индуктивности создаётся магнитное поле. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передается в ЭП, осуществляющий преобразование, обработку, отображение и выдачу измерительной информации. Напряжение на электродах пропорционально объёмному расходу жидкости. Внутренняя поверхность измерительного участка ППР футеруется диэлектрическим материалом. Материал футеровки подбирается в зависимости от температуры и агрессивности измеряемой среды.
Изготавливаются два варианта исполнения расходомеров: интегральное и дистанционное. В интегральном исполнении датчик и ЭП представляют собой моноблок, в дистанционном — ППР и ЭП размещаются раздельно и соединяются кабелем длиной до 150 м.
Расходомеры обеспечивают выполнение следующих функций:
- измерение объёмного расхода и объёма жидкости в прямом и обратном направлении с выдачей информации о направлении потока;
- отображение результатов измерений на жидкокристаллический индикатор;
- архивацию результатов измерений в запоминающее устройство;
- выдачу результатов измерений объёмного расхода и объёма жидкости в виде выходных электрических сигналов: импульсного, частотного и токового (4-20 мА), цифровых по протоколам Modbus RTU или HART;
- передачу измеряемых величин и архивных данных на устройства верхнего уровня по интерфейсу RS-485.
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО), устанавливаемое в ЭП, а также внешнее программное обеспечение ModScan32 и SoftElectro HartMonitor, устанавливаемое на ПК.
Встроенное ПО устанавливается в энергонезависимую память ЭП на предприятии-изготовителе. Доступ к нему после установки не возможен.
Внешнее ПО защищено от преднамеренных и непреднамеренных изменений паролями доступа.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ-3286-2010. Защита внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ-3286-2010.
Идентификационные данные ПО приведены в таблице.
Идентификационные данные ПО
| Наименование
ПО |
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой
идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
| ЭМИС МАГ 270 | EM270 | 2.6 | -* | -* |
| ModScan32* | — | 7.А00-04 | c4bb58d57 (первая и четвертая часть идентификационного кода) | Md5 |
| SoftElectro
HartMonitor** |
— | v.1.02 | — | — |
| * — Данные недоступны, так как встроенное ПО не может быть модифицировано, переустановлено или прочитано через какой либо интерфейс после первичной загрузки изготовителем.
** — Допускается использовать любое другое ПО, поддерживающее протокол передачи данных ModBus RTU. *** — Допускается использовать любое другое ПО, поддерживающее протокол передачи данных HART Field Communication Protocol Specification версии 5 |
||||
Поверка осуществляется по документу МЦКЛ.0101.МП «Инструкция. Расходомеры электромагнитные ЭМИС-МАГ 270», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 17 апреля 2013 г.
Основные средства поверки:
- установка поверочная «ВЗЛЁТ ПУ» (номер в Госреестре СИ РФ 47543-11), воспроизводимый средний объёмный (массовый) расход воды от 0 до 5000 м3/ч, пределы допускаемой погрешности измерения расхода в зависимости от эталонных средств измерений, используемых в составе установки, составляют ± 0,05%, ± 0,1%, ± 0,15 %, ± 0,3%, ± 0,5%, ± 1%.
Сведения о методах измерений
- изложены в документе ЭМ-270.000.000.000.00 РЭ. Расходомеры электромагнитные ЭМИС-МАГ 270. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к расходомерам электромагнитным ЭМИС-МАГ 270
- ГОСТ 8.145-75. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объёмного расхода жидкости в диапазоне от 3х10-6 до 10 м3/с.
- ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
- ГОСТ 15528-86. Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения.
- ТУ 4213-030-14145564-2011. Расходомеры электромагнитные ЭМИС-МАГ 270.
