Поверка мегаомметра цифрового ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37 в Брянске
Назначение: для измерения электрического сопротивления изоляции, а также, в зависимости от модификации, напряжения постоянного и переменного тока.
Поверка мегаомметра цифрового ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37

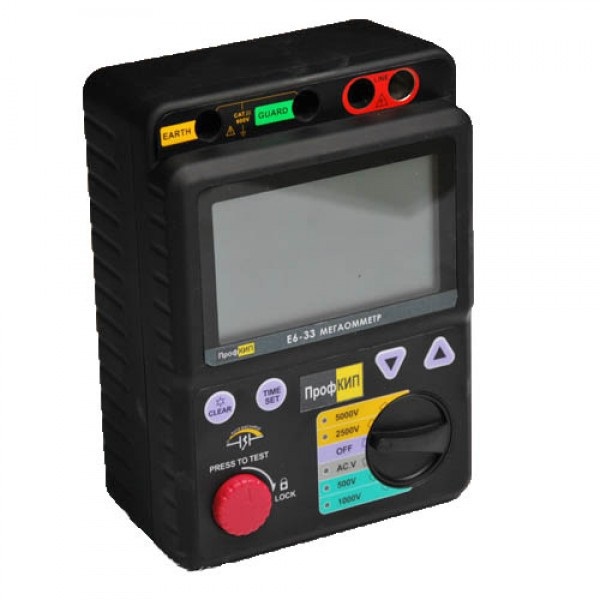

Мегаомметры цифровые ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37 представляют собой портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы мегаомметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели мегаомметров расположены функциональные клавиши и/или поворотный переключатель, жидкокристаллический цифровой дисплей и входные разъёмы. Выбор режимов измерения и значения испытательного напряжения осуществляется при помощи поворотного переключателя и/или функциональных клавиш. Входные разъёмы предназначены для присоединения измерительных проводов и подключения их к измеряемой цепи. На нижней поверхности мегаомметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений мегаомметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций мегаомметров заключается в различных функциональных особенностях и технических характеристиках.
Поверка мегаомметров цифровых ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37 осуществляется по документу МП-373/447-2012 «Мегаомметры цифровые ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 15 января 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор электрического сопротивления КС-100К5Т диапазон воспроизведения электрического сопротивления: 100 кОм — 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (DR): ± (0,015 R);
- киловольтметр электростатический С196 диапазон измерения напряжения постоянного и переменного тока: 0 — 30 кВ; предел допускаемой основной погрешности измерения 1%;
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 — 1000 В; пределы допускаемой абсолютной погрешности (DU): ± (0,000011 — 0,000018)U; диапазон воспроизведения напряжения переменного тока: 1 мВ — 1020 В (10 Гц — 500 кГц); пределы допускаемой абсолютной погрешности (DU): ± (0,00015 — 0,002)U;
Сведения о методах измерений
Методы измерений с помощью мегаомметров цифровых ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37 указаны в документе «Мегаомметры цифровые ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к мегаомметрам цифровым ПрофКиП Е6-33, ПрофКиП Е6-34, ПрофКиП Е6-35, ПрофКиП Е6-36, ПрофКиП Е6-36/1, ПрофКиП Е6-37
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- Техническая документация фирмы-изготовителя.
