Поверка генератора сигнала Agilent E8257D, Agilent E8267D в Брянске
Назначение: для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 250 кГц до 67 ГГц.
Поверка генератора сигнала Agilent E8257D, Agilent E8267D
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, частотной и фазовой модуляциями.

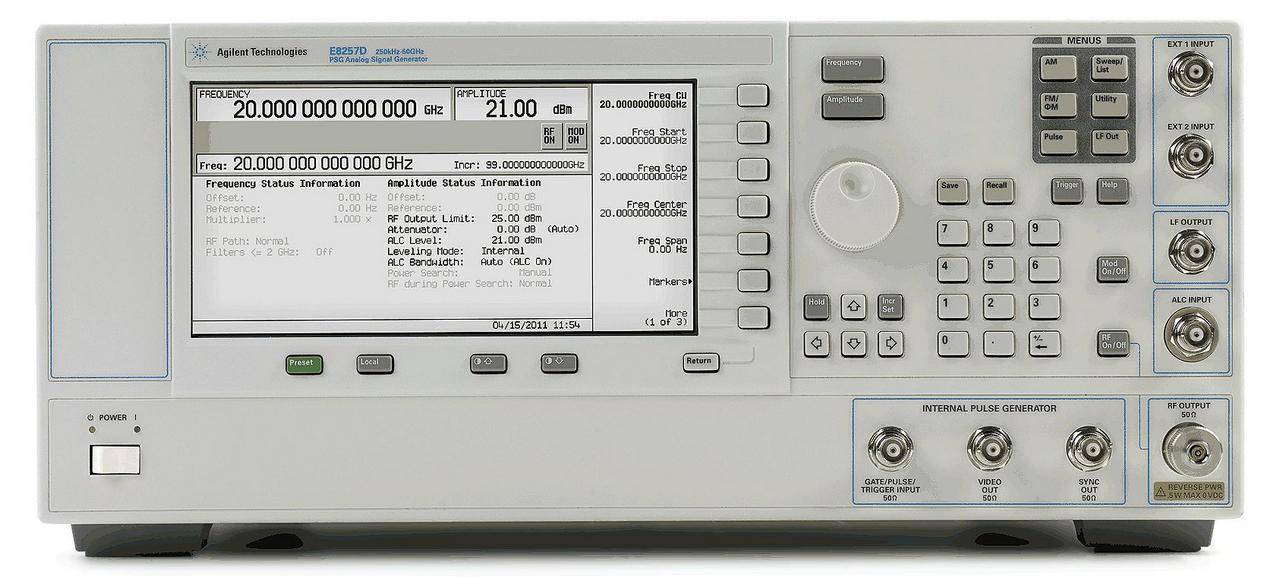

Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.
Поверка осуществляется по документу 651-13-10 МП «Инструкция. Генераторы сигналов Agilent E8257D, Agilent E8267D. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06, пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5 10-11;
- измеритель модуляции вычислительный СК3-45, регистрационный номер 9331-94, диапазон несущих частот измеряемого сигнала в режиме АМ от 4-10-4 до 500 МГц и ЧМ от 4-10-4 до 1000 МГц, пределы допускаемой погрешности измерений: в режиме АМ А = ±(А0 -М + АМ ш), где А0-относительная погрешность измерения; М — значение измеряемого коэффициента, %; ДМш — «шумовой» остаток, %; в режиме ЧМ: А = ±(2А0 — Af + 2А/ш), где А0-относительная погрешность измерений; ДГ — значение измеряемой девиации частоты, кГц; ДГш — «шумовой» остаток, кГц;
- частотомер универсальный CNT-90XL, регистрационный № 41567-09, диапазон частот от 0 до 67 ГГ ц, пределы допускаемой погрешности ± 2-10-8;
- ваттметр Ш914А с преобразователями: 8487А, N8487A, 8487D, E9304A, регистрационный № 44731-10, диапазон частот от 50 МГц до 50 ГГц, уровень входной мощности от минус 30 до 20 дБм, уровень входной мощности от минус 30 до 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 5 до 8)%, диапазон частот от 9 кГц до 6 ГГц, уровень входной мощности от минус 60 до 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 4,5 до 6,0)%;
- ваттметра СВЧ с блоком измерительным NRP, регистрационный № 32262-06, с преобразователем измерительным NRP-Z57, регистрационный № 48356-11, диапазон частот от 0 до 67 ГГц, уровень входной мощности от минус 35 до 20 дБм, пределы допускаемой погрешности измерений мощности ± 0,25дБ;
- анализатор сигналов E4448A, регистрационный № 39229-08, диапазон частот от 3 Гц до 50 ГГц, динамический диапазон от минус 169 до 30 дБм, пределы допускаемой погрешности измерений уровня ± (от 0,24 до 4,5) дБ;
- Анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты E5053A и смесителем серии 11970A, регистрационный № 37181-08, диапазон измеряемых частот от 10 МГ ц до 110 ГГц, максимальный динамический диапазон 110 дБ, пределы допускаемой абсолютной погрешности измерения уровня ± 1,0 дБ;
- осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А, регистрационный № 37152-08, полоса пропускания не менее 18 ГГц, диапазон значений коэффициента отклонения от 1 мВ/дел до 1 В/дел, пределы допускаемой погрешности измерений временных интервалов ± (0,001Т+8 пс), где Т-измеряемый временной интервал.
