Поверка дальномера лазерного GLM 500 в Брянске
Назначение: для измерений расстояний и угла наклона.

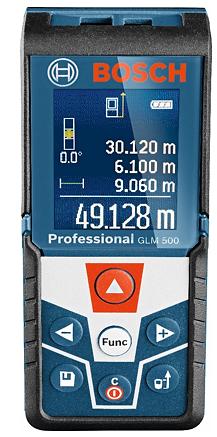

Поверка дальномера лазерного GLM 500
Принцип измерения расстояний дальномеров основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона, в установленных единицах измерения.
Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется при помощи функциональной клавиши.
Нулевой (начальной) точкой отсчёта дальномеров может быть:
- нижний торец корпуса;
- верхний торец корпуса;
- центр резьбовой втулки при измерении со штатива.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти.
Опломбирование узлов дальномеров лазерных GLM 500 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Программное обеспечение
Дальномеры имеют встроенное программное обеспечение (далее — ВПО), которое устанавливается в энергонезависимую память дальномеров при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1 Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | — |
| Цифровой идентификатор ПО | — |
Поверка осуществляется по документу МП АПМ 105-18 «Дальномеры лазерные GLM 500. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» декабря 2018 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 — лента измерительная;
- рабочий эталон 2-го разряда по Государственной поверочной схеме для координатновременных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 — фазовый светодальномер (электронный тахеометр);
- головка делительная оптическая ОДГЭ-5 (рег. № 26906-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831
- Техническая документация «Robert Bosch Power Tools GmbH», Германия
