Поверка анализатора спектра Tektronix RSA503A в Брянске
Назначение: для измерения амплитудно-частотных параметров спектра периодических и однократных радиотехнических сигналов.

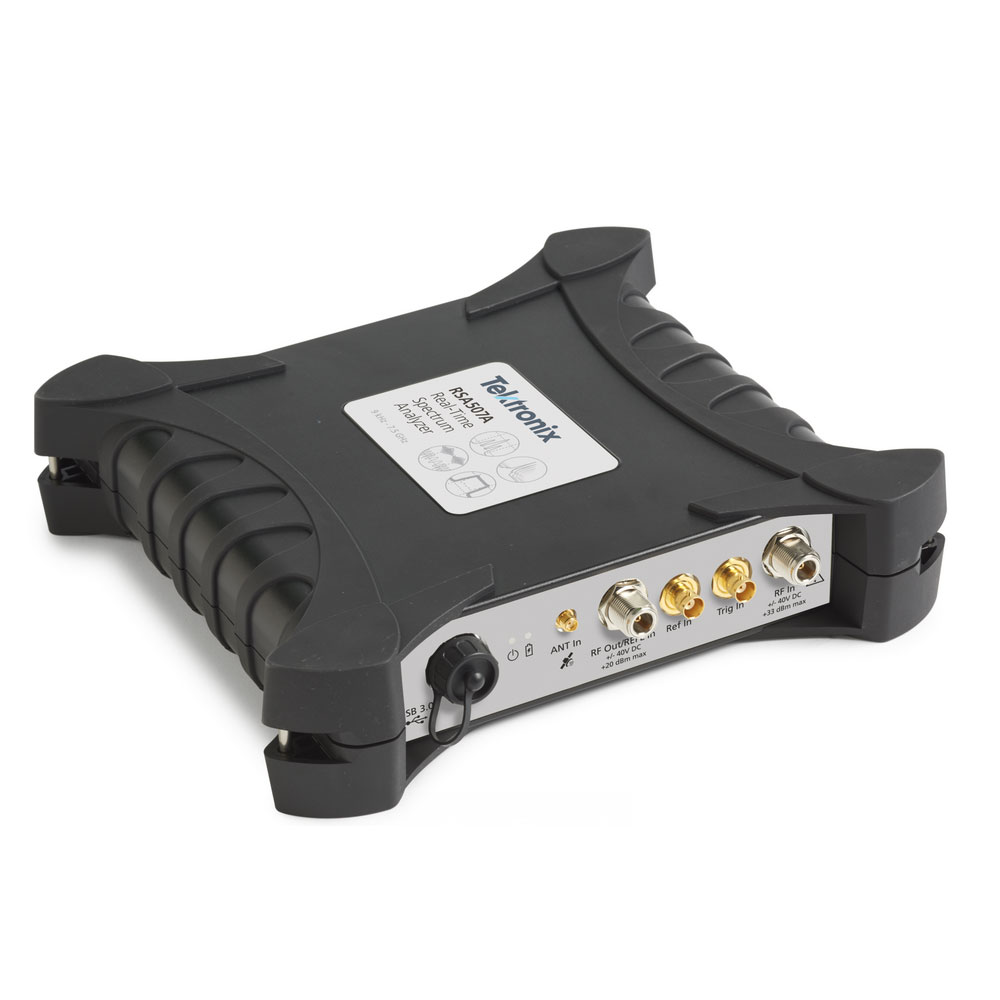

Поверка анализатора спектра Tektronix RSA503A
Принцип действия основан на анализе сигнала с использованием техники быстрого преобразования Фурье и отображении информации в спектральном и временном представлении. Непрерывный анализ позволяет определять параметры спектра сигнала и его изменение во времени, а также параметры модуляции сигнала. Функциональные возможности анализа различных сигналов определяются набором поставляемых по заказу опций. По заказу может быть установлена опция следящего генератора сигналов.
Управление анализаторами производится от внешнего компьютера по интерфейсу USB.
Поверка осуществляется по документу RSA500A-600A/МП-2017 «ГСИ. Анализаторы спектра в реальном масштабе времени серий RSA500A и RSA600A. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 30.06.2017 г.
Основные средства поверки:
- стандарт частоты рубидиевый Stanford Research Systems FS725, рег. № 31222-06;
- генератор сигналов Agilent (Keysight) E8257D с опцией 520, рег. № 53941-13;
- генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360, рег. № 45344-10;
- ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28, рег. № 43643-10;
- преобразователь измерительный Rohde & Schwarz NRP-Z21, рег. № 37008-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени серий RSA500A и RSA600A
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
- ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
- ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
- ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
