Описание ультразвукового твердомера ТКМ-459М
По соотношению цена / функционал / качество цифровой портативный твердомер TКМ-459М от производителя НПП "МАШПРОЕКТ" является одним из самых популярных на рынке. Эргономичный корпус, съемные аккумуляторы, возможность выбора необходимого датчика - все что нужно для специалиста контроля качества, которые привыкли справляться с работой и получать от неё удовольствие. Компания "АНК" предлагает новейшую, модернизированную версию этого популярного прибора.
Купить твердомер ТКМ-459 С стоит для того, чтобы проводить замеры по нескольким шкалам твёрдости (стандартизированным). Прибор прошёл российскую стандартизацию и отвечает требованиям ГОСТ 22761-77.
Преимущества прибора
- Вес, размеры, вертикальный или горизонтальный способы измерений не влияют на итоговый результат.
- Имеется возможность контроля изделия, имеющего сложную конфигурацию (тонкие стенки или высокая кривизна поверхности).
- Площадь зоны контроля минимальна.
- Имеется незначительная погрешность точности измерения.
- Возможность откалибровать устройство в соответствии с потребностями пользователя. Создание пользователем дополнительных шкал.
- Имеется электронный блок, усредняющий результаты замеров и выдающий их во внутреннюю память устройства или выдающий их на компьютер.
- Яркий экран не тускнеет на солнце и обладает удобным интерфейсом.
- Имеется возможность переключения на русский или английский языки. На экране имеется индикатор уровня заряда батареи и опция активации подсветки.
- Модель поставляется в расширенной комплектации. К прибору прилагается лёгкий штатив, датчики с различным предназначением, чехлы, манометры, позволяющие закреплять прибор на руках или груди.
Обратитесь в компанию АНК для того, чтобы приобрести твердомер. Цена прибора указана на нашем сайте. Отправьте заявку на покупку по телефону, электронной почте или воспользуйтесь онлайн формой. Доставка осуществляется на территории всей России.
Применение твердомера ТКМ-459М
Ультразвуковой твердомер ТКМ-459М использует в качестве основных измерительные шкалы Бринелля (HB), Роквелла (HRC) и Виккерса (HV). Прибор может автоматически преобразовывать полученные результаты вдругие единицы в справочном режиме: Роквелла (HRA), Роквелла (HRB), Шора (HSD), по таблице ГОСТ 22761-77 для определения временного сопротивления сталей на разрыв (МПа). Есть возможность программировать дополнительные калибровки и вводить новые шкалы, используя контрольные образцы.

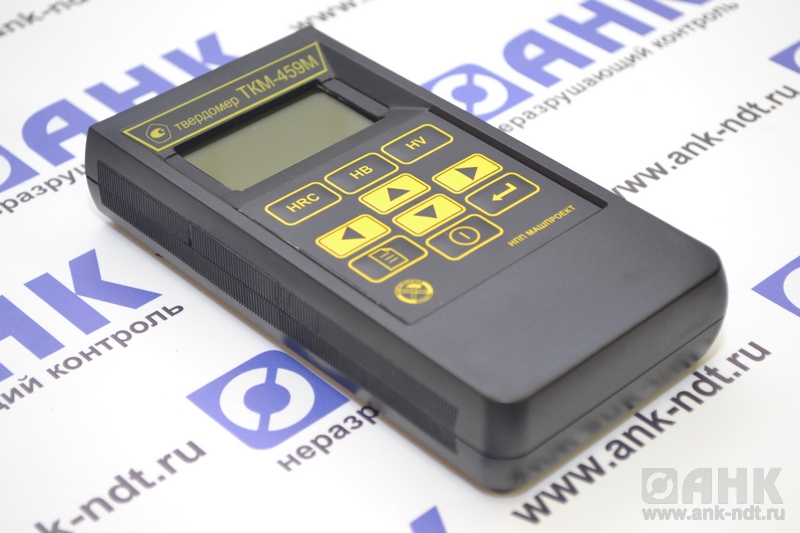

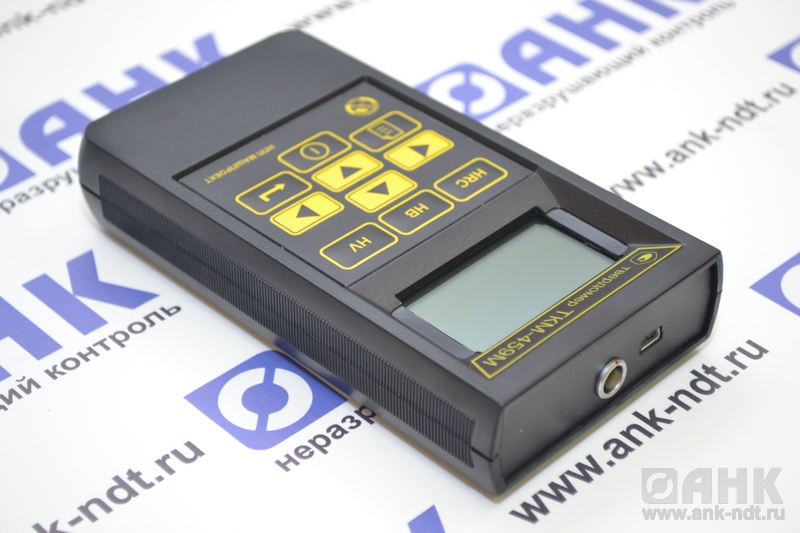

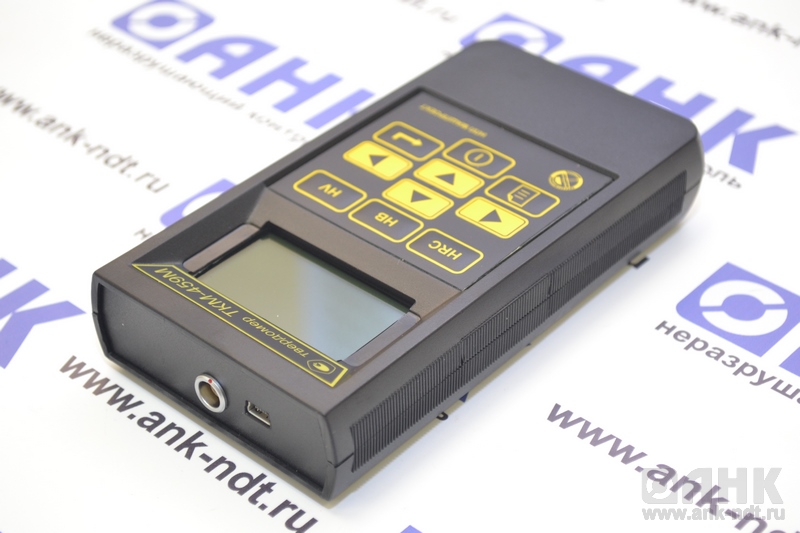

Электронный блок ТКМ-459М принимает и преобразует в единицы твёрдости частотный сигнал, полученный отдатчика. На передней стороне прибора расположены монохромный графический дисплей и клавиатура. Управление осуществляется через многоуровневое меню. На торцевой стороне блока имеются разъёмы для подключения датчика и для компьютерного кабеля.

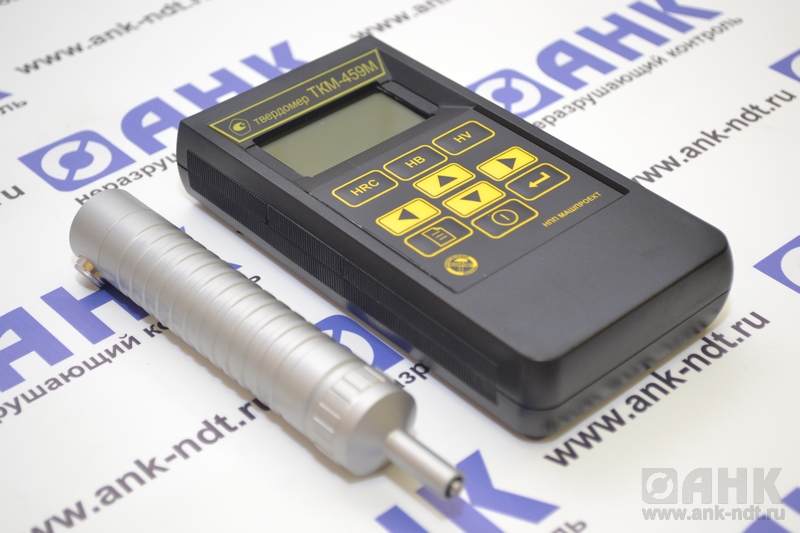

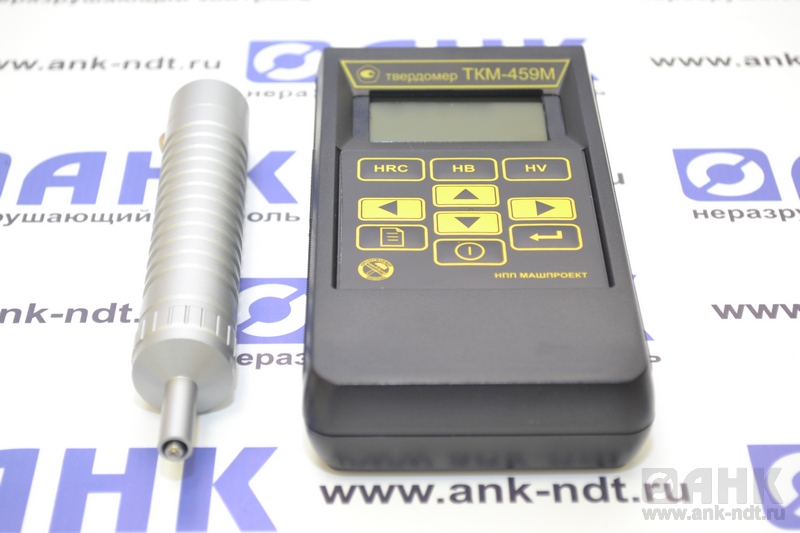

Штатный датчик твердомера ТКМ-459М имеет внутри металлический стержень с алмазным наконечником. Пьезоэлектрические пластины, соединённые со стержнем, используются для возбуждения и приёма колебаний. Концевой выключатель при замыкании даёт сигнал для начала измерений резонансной частоты. Защитная насадка предотвращает перегрузку стержня либо его случайное касание в процессе проведения испытаний.
Контролируемые материалы
|
По основным шкалам: Роквелла (HRC), Бринелля (HB) и Виккерса (HV) |
углеродистые конструкционные стали |
|
По справочным шкалам: Роквелла (HRA), Роквелла (HRB), Шора (HSD) |
углеродистые конструкционные стали |
|
По справочной шкале временного сопротивления,пересчёт по ГОСТ 22791-77 (МПа) |
углеродистые конструкционные стали перлитного класса |
|
С использованием дополнительных калибровок к шкалам твердомера |
металлы и сплавы, отличающиеся по свойствам от углеродистых |
|
По дополнительным программируемым шкалам |
решение специальных задач пользователя |
Технические характеристики портативного твердомера ТКМ-459М
|
Диапазон измерений твёрдости по основным шкалам: |
|
|
–по Бринеллю |
90 – 450 HB |
|
–по Роквеллу C |
20 – 70 HRC |
|
– по Виккерсу |
240 – 940 HV |
|
Пределы абсолютной погрешности при измерении твёрдости по основным шкалам: |
|
|
– по Бринеллю |
в диапазоне 90 – 150 НВ:±10 НВ |
|
в диапазоне 150 – 300 НВ:±15 НВ |
|
|
в диапазоне 300 – 450 НВ:±20 НВ |
|
|
–по Роквеллу С |
±2 HRC |
|
–по Виккерсу |
в диапазоне 240 – 500 HV:±15 HV |
|
в диапазоне 500 – 800 HV: ±20 HV |
|
|
в диапазоне 800 – 940 HV:±25 HV |
|
|
Диапазон контроля твёрдости по справочным шкалам: |
|
|
– по временному сопротивлению σв |
350 – 1 500 Мпа |
|
–по Роквеллу А |
70,5 – 85,5 HRА |
|
–по Роквеллу В |
51 – 100 HRВ |
|
–по Шору D |
35 – 102 HSD |
|
Минимальный диаметр площадки для замера твёрдости на поверхности контролируемого изделия |
3 мм |
|
Рекомендуемые параметры контролируемого изделия для штатного датчика тип А |
масса — от 1 кг; |
|
Минимальный радиус кривизны выпуклой контролируемой поверхности |
4 мм |
|
Минимальный радиус кривизны вогнутой контролируемой поверхности |
6 мм |
|
Число замеров для вычисления среднего значения |
1 – 20 |
|
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения |
3 |
|
Время одного замера твёрдости |
2 сек |
|
Число шкал, программируемых пользователем |
3 |
|
Число возможных дополнительных калибровок к шкалам твердомера |
по 5 для каждой шкалы |
|
Ёмкость памяти |
6 000 результатов измерений |
|
Максимальное количество именных блоков результатов измерений, создаваемых в памяти |
30 |
|
Дополнительная информация, выводимая надисплей |
предыдущие результаты измерений серии |
|
Промежуточная интерполяция дополнительных шкал |
кусочно-линейная или кусочно-параболическая, определяется пользователем |
|
Сигнализация о выходе результата измерения задопустимые границы |
нет |
|
Связь с компьютером |
USB |
|
Питание |
NiMH аккумулятор,возможно использование не перезаряжаемых эквивалентных батареек |
|
Контроль состояния заряда аккумулятора |
постоянная индикация в режиме измерений |
|
Автоматическое выключение |
время выключения задаётся пользователем |
|
Дисплей |
ЖК, монохромный |
|
Подсветка дисплея |
время задаётся пользователем |
|
Диапазон рабочих температур |
от -15 до +35 °С |
|
Габариты электронного блока твердомера |
160×81×31 мм |
|
Масса электронного блока твердомера |
300 г |
|
Масса штатного датчика тип А |
150 г |

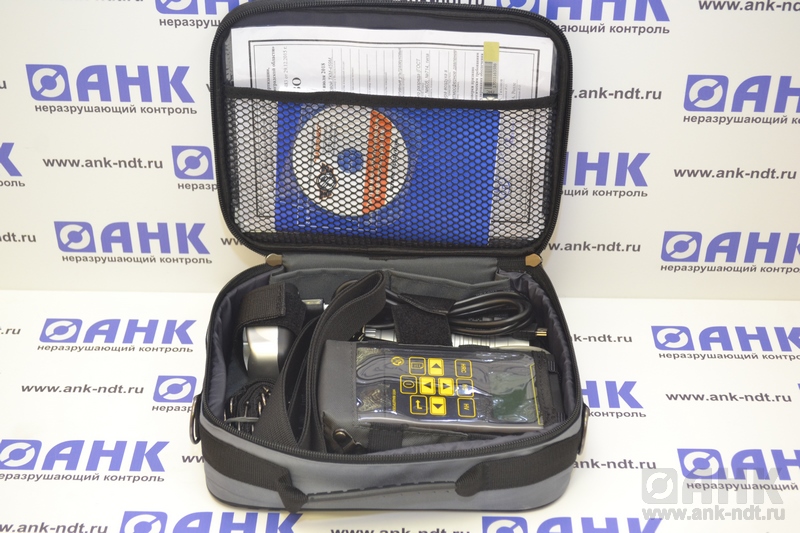

Базовая комплектация твердомера ТКМ-459
- Электронный блок твердомера - 1 шт.;
- Датчик типа "Ш" (штатный датчик, нагрузка - 50Н) – 1 шт.;
- Аккумулятор (заранее установлен в прибор) – 1 шт.;
- Зарядное устройство – 1 шт.;
- Руководство по эксплуатации (совмещено с паспортом) – 1 шт.;
- Свидетельство о поверке (или отметка в паспорте) – 1 шт.;
- Кабель для подключения к ПК – 1 шт.;
- Программное обеспечение для ПК – 1 шт.;
- Чехол для закрепления твердомера на груди оператора – 1 шт.;
- Манжета для закрепления твердомера на руке оператора – 1 шт.;
- Сумка для переноски и хранения – 1 шт.
Дополнительная комплектация твердомера ТКМ-459
- Датчик тип "Ш" (нагрузка 50Н) (датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля);
- Датчик тип "Н" (нагрузка 10Н) (датчик с уменьшенной нагрузкой - для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий);
- Датчик тип "С" (нагрузка 100Н) (датчик с увеличенной нагрузкой, для контроля изделий с плохо подготовленной поверхностью);
- Датчик тип "К" (высота 70мм) (датчик с уменьшенными габаритами, для контроля внутри труб, труднодоступных местах);
- Специализированная насадка к датчику (для облегчения позиционирования датчика на сложных поверхностях);
- Штатив для датчика твердомера (для облегчения контроля малогабаритных изделий);
- Эталонные меры твердости (по ГОСТ 9031-75) (для контроля работоспособности и периодической поверки твердомеров);
- Аккумуляторная шлифовальная машинка (для подготовки зоны контроля на поверхности изделий).
Поставка ультразвукового твердомера ТКМ-459М на специальных условиях для вашего предприятия
Компания "АНК" предлагает современный цифровой твердомер ТКМ-459М и другие приборы для контроля твердости материалов. При обращении в нашу компанию вы получаете:
- комплектацию по индивидуальному выбору (в ней могут быть предусмотрены самые разные аксессуары, включая различные датчики, чехлы, меры твердости и др.);
- пакет сопутствующей документации;
- помощь с настройкой твердомера и дальнейшую техническую поддержку (поверка, калибровка, ремонт);
- доставку до Вашей организации по всей территории РФ;
- скидки при покупке нескольких штук.
